Descrição

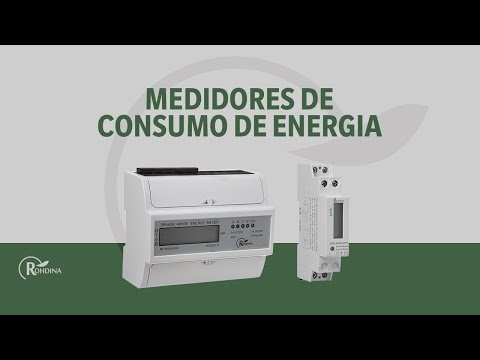

MEDIDOR ENERGIA ELETRONICO KWH TRIFASICO 100A 127V/220 7881253 RODHINA
Tipo: Medidor de consumo de energia elétrica trifásico
Marca: Rohdina
Modelo: 7881253
Corrente: 100A
Tensão: 127/220v

Aplicação: Medição de consumo de energia em sistemas trifásicos

Indicadores Ambientais:
Umidade de trabalho............................................= 75
Umidade de armazenamento.................................= 85
Temperatura de funcionamento.............................-10 ° C a + 50 ° C
Temperatura de armazenamento...........................-30 ° C a + 65 ° C
Norma internacional............................................IEC 62053-21
Padrão doméstico...............................................GB / T17215.321-2008
Classe de precisão..............................................1
Grau de proteção à poeira e à água.......... .......... IP51
Área do cabo aplicado (Máx.)...............................35mm²

* Realizar a instalação do equipamento em local livre de choque mecânico ou vibração

Parâmetros técnicos e tipos de exibição:
Tensão de referência (Un)....................................3x127 / 220V
Tensão de operação............................................100/160 - 171 / 277V AC (3 ~)
Corrente máxima (Imax).....................................100A
Corrente de sobrecarga de tolerância...................30Imax 0.01s
Freqüência de trabalho.......................................60Hz ± 10
Consumo interno de energia................................=2W / 10VA
Constante de pulso.............................................400imp por KWh / 2,5W por pulso

Indicação de funcionamento
No painel frontal há 05 LEDs. Respectivamente, A, B, C indicam a energia das fases/trifásico, o LED indicador de ligação reversa (amarelo) e o LED indicador de pulso/consumo (vermelho)

Lendo o medidor
O display LCD exibe 6 dígitos de inteiros com +1 dígito de décimo, em kWh. Esses dados não podem ser zerados pelo usuário. Exemplo: O display exibe 002536.1, nesse caso o consumo total registrado é de dois mil e quinhentos e trinta e seis e um décimo de watt.

Saída de Pulso
O medidor de energia está equipado com uma saída de pulso independente do circuito interno. Ela gera pulsos em proporção à energia medida para uma leitura remota. A saída de pulso é um transistor passivo, dependente de polaridade de saída exigindo uma fonte de tensão externa para operação correta. Para esta voltagem externa (Ui) a tensão deve ser de 5-27V DC e a corrente de entrada máxima (Imax) de 27mA DC. Para conectar a saída de pulso, ligue de 5 a 27 VCC ao conector pino 17 positivo (catodo) e pino 18 negativo (anodo).

Características do produto

• Fabricante Rodhina
